Controllers
- Displayprocessor
- ESP32-S3R8 · dual-core LX7 · 240 MHz
- Netwerkprocessor
- ESP32-U4WDH · 240 MHz · 4 MB flash
TECHNIEK
Technische specificaties
De belangrijkste hardware-, bedienings- en energiegegevens van de Music Dial op één plek.
Geheugen & opslag
- Flashgeheugen
- 16 MB
- PSRAM
- 8 MB voor de ESP32-S3
Display
- Formaat
- 1,8 inch rond
- Paneel
- IPS-display
- Resolutie
- 360 × 360 pixels · 262K kleuren
- Touchpaneel
- Capacitief
- Helderheid
- Instelbaar van 2% tot 100%
Bediening
- Aan/uit
- Fysieke voedingsschakelaar
- Backlight
- Helderheid instellen met de draaiknop
- Talen
- Nederlands, Engels, Duits en Frans
Verbinding
- Wi-Fi
- 802.11 b/g/n · 2,4 GHz · roaming naar een sterker toegangspunt
- Muzieksystemen
- Roon® · HEOS · Bluesound/BluOS · Music Assistant · UPnP®/OpenHome
- Muziekbediening
- Speler/zone, transport, volume en wachtrij · afspeellijsten en artiestalbums waar ondersteund
- Smart home
- ESPHome met unieke apparaatcode voor Homey of Home Assistant · Volume 0–100%, Mute en Deep Sleep-knoppen
- Updates
- Beveiligde en digitaal ondertekende firmware-update via Wi-Fi
Accu & voeding
- Accu
- EEMB LP103454-PCM · 3,7 V · 2000 mAh lithium-polymeeraccu
- Laadbeheer
- Draadloze Qi-lader
- Laadtijd bij lege accu
- ca. 3 tot 4 uur (Qi-lader met USB-C-aansluiting)
- Stroomverbruik
- Display 100%: 225 mA · display 50%: 190 mA · display sleep: 85 mA · deep sleep: max. 10 µA
Qi-lader
- Formaat
- Ø 72 mm · rond
- Dikte
- 9 mm
- Snoer
- Vast · 1,5 m
- Aansluiting
- USB-C
- Voedingsadapter
- Niet inbegrepen

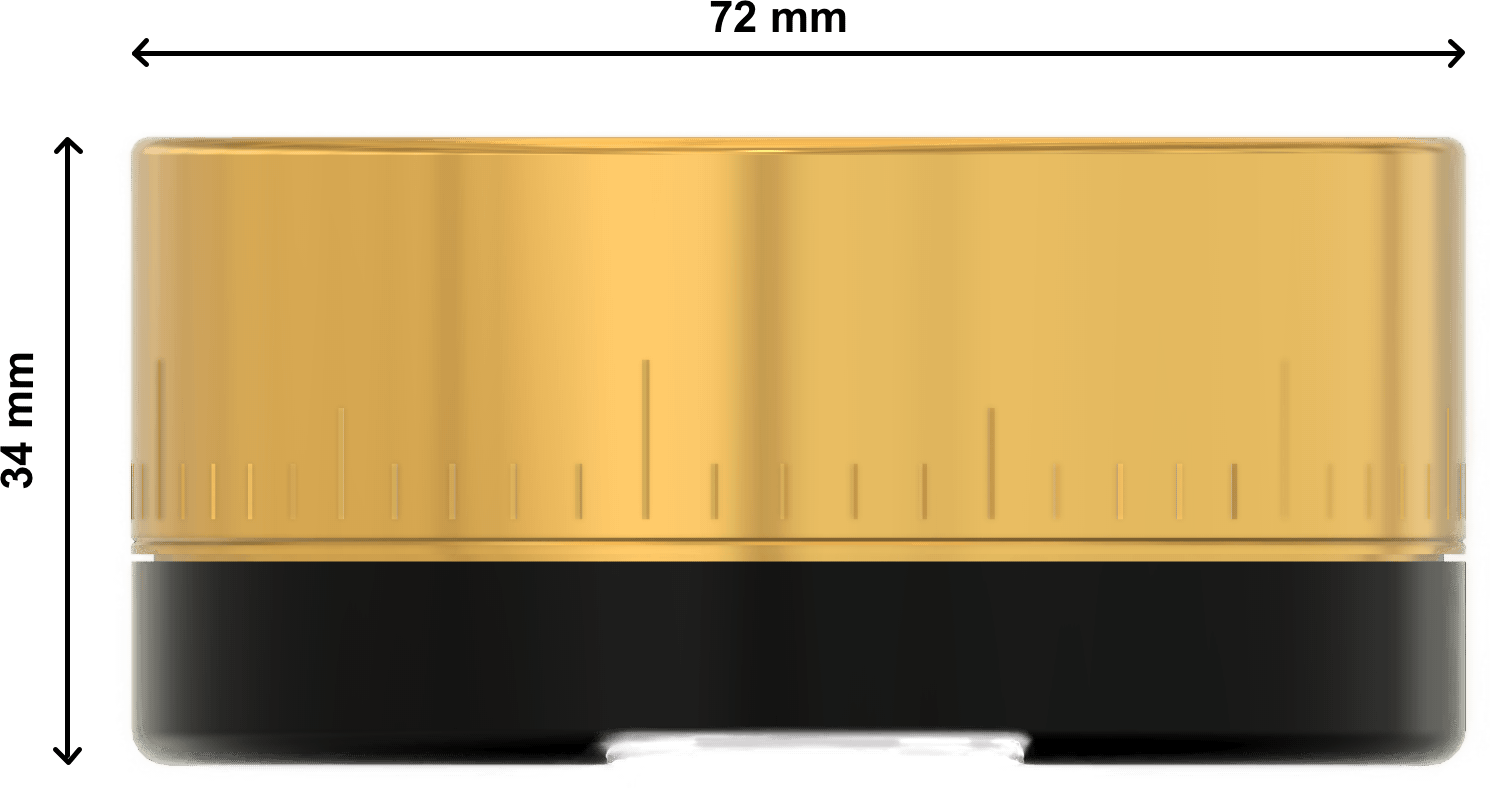

Afmetingen
- Diameter
- 72 mm
- Hoogte
- 34 mm
- Gewicht
- 350 gram (messing, RVS)
300 gram (aluminium)
CE-EISEN IN VOORBEREIDING
Voorbereid op Europese eisen
Voor marktintroductie wordt de Music Dial getest en beoordeeld op de toepasselijke Europese eisen. Pas na een geslaagde beoordeling wordt de CE-markering aangebracht.
Radioapparatuur (RED)
Veiligheid en gezondheid, elektromagnetische compatibiliteit en efficiënt gebruik van het 2,4GHz-radiospectrum volgens Richtlijn 2014/53/EU.
Beperking gevaarlijke stoffen (RoHS)
Controle op de tien beperkte stoffen in elektrische en elektronische apparatuur volgens Richtlijn 2011/65/EU.
Accu en batterij-informatie
De ingebouwde EEMB LP103454-PCM-accu is CE-gemarkeerd, IEC 62133-2-gecertificeerd en voldoet aan UN 38.3. De integratie, markering en batterij-informatie worden daarnaast beoordeeld voor de complete Music Dial.
Cyberbeveiliging
Veilig ontwerp, ondertekende updates en beheer van kwetsbaarheden, voorbereid op de Cyber Resilience Act (EU) 2024/2847 en de geldende invoeringsdata.
Productbeoordeling en documentatie
Risicobeoordeling, testrapporten, traceerbaarheid, productmarkering en duidelijke veiligheids- en gebruikersinformatie.
Meegeleverde Qi-lader
De oorspronkelijke Qi2.2-lader is CE-gemarkeerd en Qi2.2-gecertificeerd. Voor toepassing bij de Music Dial is alleen een kunststof rand toegevoegd; de laadelektronica is ongewijzigd.
Let op: dit is een overzicht van de eisen waarop het product wordt voorbereid, geen conformiteitsverklaring of verklaring dat de tests al zijn afgerond. Ook worden de producenten- en recyclingverplichtingen voor afgedankte elektronica (WEEE) gevolgd; WEEE is geen CE-richtlijn.
ACCUDUUR
Geschatte accuduur
Indicatie per gebruiksstand met de ingebouwde accu van 2000 mAh. De balken tonen de onderlinge verhouding bij een volgeladen accu.
Display aan · 100%ca. 8 uur
Display en achtergrondverlichting actief
Display aan · 30%ca. 10 uur
Display en achtergrondverlichting op 30% helderheid
Display sleepca. 22 uur
Display uit, netwerkprocessor actief
Deep sleep6 maanden
Elektronica in slaap; praktijk begrensd door zelfontlading
UIT1 jaar
Fysieke voedingsschakelaar uit
